Y型三通球阀介绍


  • Y形三通球形阀弯曲角度为135度广角,而一般三通球形阀弯曲角度只有90度。最适合用于粉体,泥浆等流动性不高的流体,清扫配管内部用的清管器或球形颗粒通过时。

  • 法兰有直线形与22.5度弯曲两种类型。可将两种法兰任意组合于三处,可以从54种管道形式中选择最佳形式。

  • 可以根据用途选定驱动部分,手动操作式、气动操作式均适用。

  • 主要用途:粉体,泥浆,盾构法等管路

NDV盾构机NDV阀门Y型阀用途:Y型球阀是最适合于粉体、泥浆等磨损性高的流体及高粘性流体,以及为了清扫包括阀在内的管道或避开异种流体混和而使生铁块或球阀通过的阀

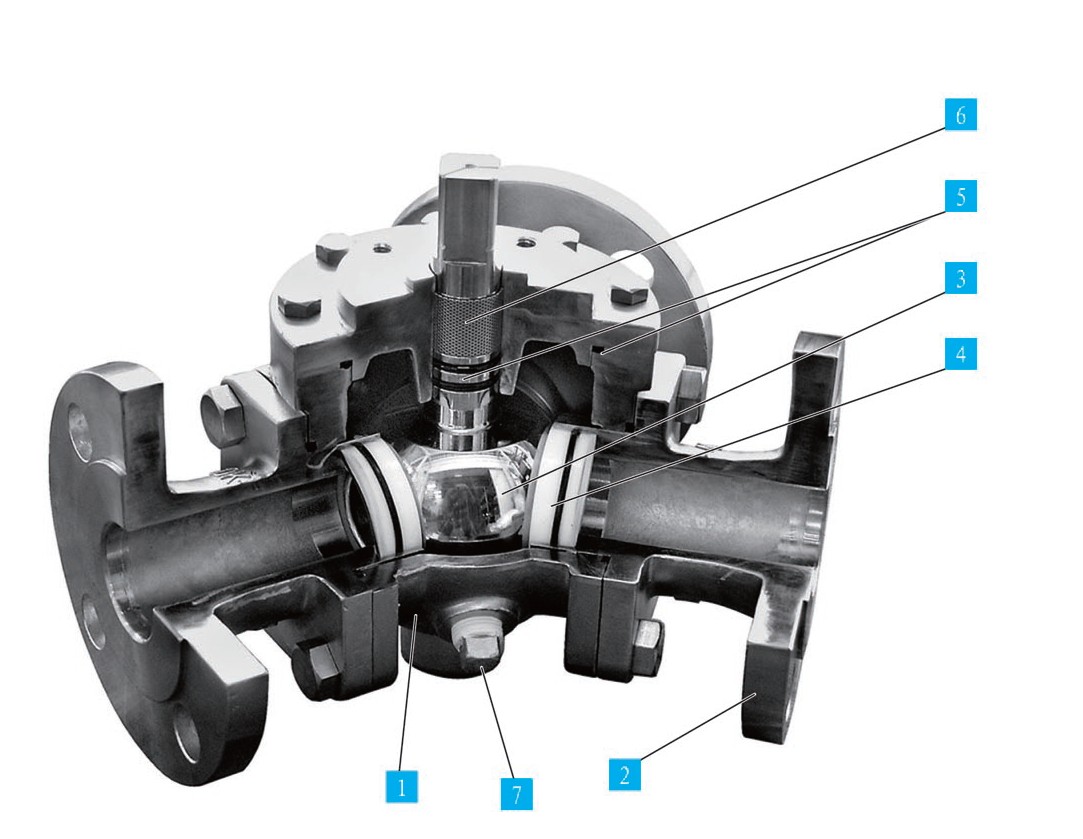

特点:

QQ图片20190128104345.png阀宽角度的阀体形状

一般的三通球阀的弯曲角度为90°,而Y型球阀的角度为135°的广角,用于清扫管内的生铁块或球阀能通过

QQ图片20190128104412.png能自由选择安装形态

备有直通型和22.5°弯曲两种法兰,通过这两种法兰的组合可在任意的三个位置选择各种类型。

QQ图片20190128104423.png理想的球阀设计

球体和阀杆为一体型,有上下轴承保持,是理想的耳轴(固定球体)方式。球体的曲率  半径为口径的1.5倍以上,压力损失小,同时如用于高磨损性流体时,阀体及球体的损 伤都比90°弯曲的三通阀少

QQ图片20190128104432.png一次侧密封结构

阀座侧面设有弹簧(DN100以下为缓冲层橡胶,DN125以上为金属弹簧),即使有温度周期及压力变动也具有出色的密封性,一次侧(入口测)的阀座为密封结构,能防止因粉体流入阀套而降低功能。

QQ图片20190128145954.pngO型密封圈密封

各密封部位使用O型密封圈,密封性能稳定,无需定期紧固

QQ图片20190128150004.png稳定的轴承功能

球体上下的轴部装有特殊强化PTFE制的轴承,既能防止划伤又能经受住高频次动作。

QQ图片20190128150021.png吹扫孔

阀体上设有两个塞子,通过阀座部充气可防止粉体流入、检查是否因阀座损伤而泄漏,还可对残留在阀座部的流体进行吹扫等



Y型三通球阀

Y型三通球阀

产品介绍

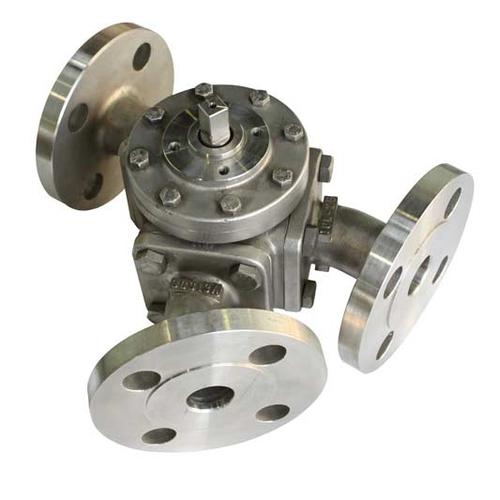

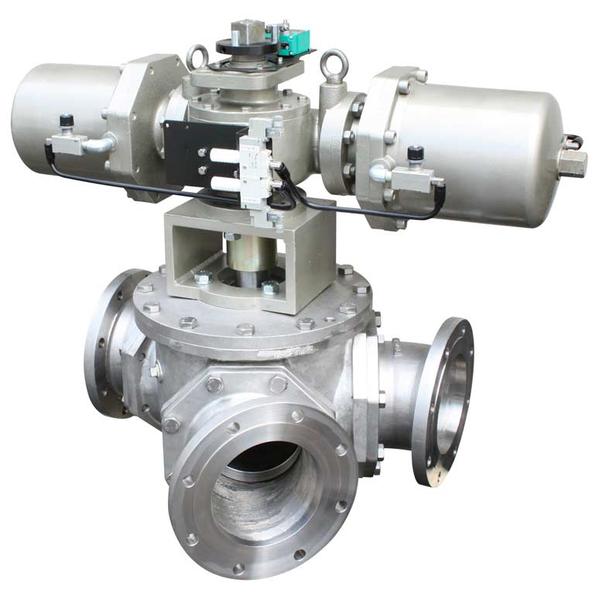

手动操作Y307-L3型气动操作YWN1307-L3型
