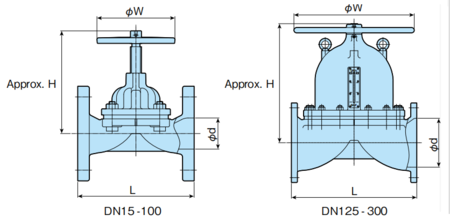

400型法兰式（一）
单位：mm
| 公称尺寸（DN） | 直径d | 面对面长度L. | 手轮直径W | 高度H 大约 | 衬橡胶厚度T | 重量约（KG） |
| 除橡胶/树脂衬里外 | 橡胶/树脂衬里 | 除橡胶/树脂衬里外 | 橡胶/树脂衬里 |
|
|
|
|
| 15 | 13
| 15 | 102 | 170 | 63 | 115 | 3 | 2.0 |
| 20 | 19 | 118 | 123 | 63 | 125 | 3 | 2.3 |
| 25 | 25 | 127 | 132 | 80 | 129
| 3 | 3.5 |
| 40 | 38 | 159
| 165 | 100 | 155
| 3 | 5.4 |
| 50 | 51 | 191 | 197 | 125 | 172 | 3 | 7.2 |
| 65 | 64 | 216 | 222 | 125 | 209 | 3 | 12.5 |
| 80 | 76 | 254 | 260 | 160 | 235 | 3 | 18.0 |
| 100 | 102 | 305 | 313 | 224 | 297 | 4 | 28.0 |
| 125 | 127 | 356 | 364 | 300 | 325 | 4 | 47.0 |
| 150 | 152 | 406 | 414 | 350 | 365 | 4 | 72.0 |
200
| 203 | 521 | 529 | 500 | 500 | 4 | 140.0 |
| 250 | 254 | 635 | 645 | 600 | 585 | 5 | 226.0 |
| 300 | 305 | 749 | 759 | 700 | 680 | 5 | 340.0 |
NDV阀门400型法兰式主要尺寸列表
备注：1。质量适用于铸铁（JIS 10K）。
2。Height H表示完全打开时的尺寸。
3。由于标称尺寸DN 15 - 80法兰背面的六角形管道螺母的空间狭窄，建议使用1型连续螺纹螺栓和六角螺母（8槽螺母）。
4。检查图纸，了解特定阀门类型的详细尺寸。

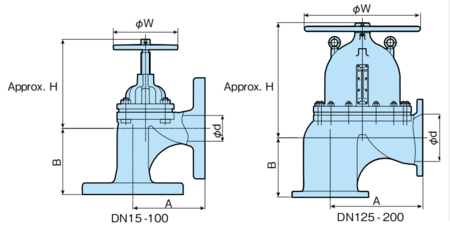

400L类型(角度类型)（二）
| 公称尺寸（DN） | 直径d | 面对面长度AXB | 手轮直径W | 高度H 大约 | 重量约（KG） |
| 除橡胶/树脂衬里外 | 橡胶/树脂衬里 | 除橡胶/树脂衬里外 | 橡胶/树脂衬里 |
|
|
|
| 15 | 13
| 15 | 67x64 | 69.5X66.5 | 63 | 115 | 2.0 |
| 20 | 19 | 73x67 | 75.5X69.5 | 63 | 125 | 2.3 |
| 25 | 25 | 83x80 | 85.5X82.5 | 80 | 129
| 3.5 |
| 40 | 38 | 105x80
| 108X83 | 100 | 155
| 5.6 |
| 50 | 51 | 130x98 | 133X101 | 125 | 172 | 8.4 |
| 65 | 64 | 149x123 | 152X126 | 125 | 209 | 13 |
| 80 | 76 | 178x140 | 181X143 | 160 | 235 | 19.5 |
| 100 | 102 | 94 | 216x152 | 220X156
| 224 | 297 | 36.5 |
| 125 |
| 119 |
| 258X284 | 300 | 325 |
|
| 150 |
| 144 |
| 310X219 | 350 | 365 |
|
200
|
| 195 |
| 402X258 | 500 | 500 |
|
备注：1.质量是为铸铁的身体（jis 10k）。
2.高度h表示全开阀门状态下的尺寸。
